Schéma installation poêle à bois : distances de sécurité, conduit de raccordement et conformité DTU 24.1

7 août 2026 Sébastien Gauthier 8 min de lecture

Un schéma d’installation de poêle à bois aide à lire trois points clés, l’emplacement, le conduit de raccordement et l’arrivée d’air. Cette lecture évite des erreurs de pose qui peuvent entraîner une surchauffe, un mauvais tirage, un refoulement ou une installation non conforme.

Table des matières

Lire le schéma d’une installation de poêle à bois

Dans une installation classique, le poêle à bois repose sur un sol adapté, souvent protégé par une plaque incombustible. Les fumées quittent l’appareil par une sortie située sur le dessus ou à l’arrière, passent par un conduit de raccordement, puis rejoignent le conduit de fumée qui traverse le logement jusqu’à l’extérieur. Une arrivée d’air complète l’ensemble pour alimenter la combustion.

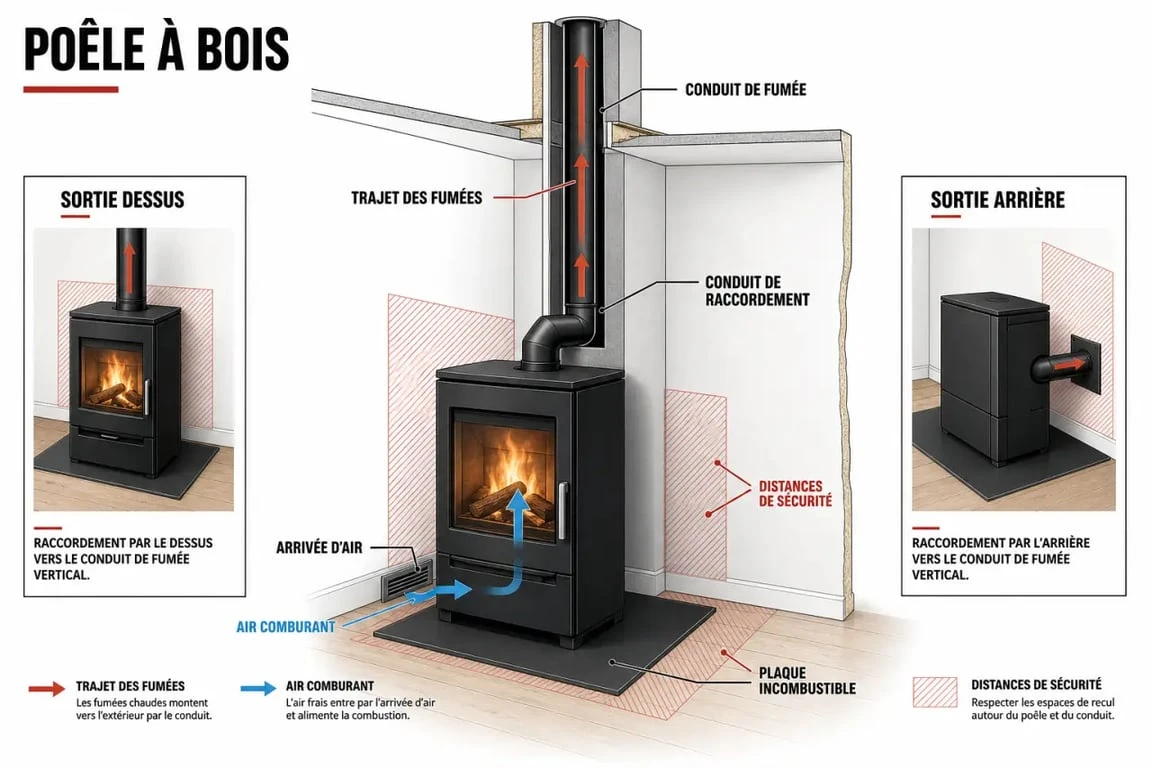

Schéma installation poêle à bois : poêle, conduit, arrivée d’air et distances de sécurité

Élément du schéma	Rôle	Point de vigilance
Poêle à bois	Produit la chaleur par combustion du bois	Poids, puissance, notice fabricant et distances de sécurité
Plaque incombustible	Protège un sol sensible à la chaleur ou aux projections	Débordement suffisant devant et sur les côtés
Conduit de raccordement	Relie le poêle au conduit de fumée	Sortie dessus ou arrière, coudes, étanchéité
Conduit de fumée	Évacue les fumées vers l’extérieur	Conformité, étanchéité, tubage éventuel
Arrivée d’air	Apporte l’air nécessaire à la combustion	À traiter comme un élément distinct, pas comme un détail

Le parcours à retenir

Le bon réflexe consiste à suivre le trajet de l’air et des fumées. L’air entre, alimente la flamme, les fumées montent dans le raccordement, puis elles sont évacuées par le conduit. Si un maillon est mal dimensionné, mal placé ou non étanche, le fonctionnement du poêle se dégrade vite. Le schéma ne sert donc pas seulement à représenter l’appareil, il montre une chaîne technique continue qu’il faut lire dans l’ordre.

Emplacement du poêle : sol, circulation et distances

Le choix de l’emplacement dépend de la pièce, du conduit disponible, des matériaux proches et de la capacité du sol à supporter l’appareil. Un poêle en fonte ou en acier peut se situer autour de 100 kg, tandis qu’un modèle avec manteau accumulateur peut atteindre 300 kg. Cette différence change la manière d’évaluer le plancher, surtout en étage ou dans une maison ancienne.

Protéger le sol et les abords

Lorsque le sol est combustible ou sensible à la chaleur, une plaque incombustible est nécessaire. Elle protège contre le rayonnement, les braises et les petites projections au chargement. À titre de repère courant, on retrouve une protection d’environ 50 cm devant le poêle et 20 cm sur les côtés, mais la notice de l’appareil et la configuration réelle restent prioritaires.

Il faut aussi préserver une zone de circulation simple autour de l’appareil. Un poêle trop près d’un passage, d’un canapé, d’un meuble en bois ou d’un rideau devient vite inconfortable, voire dangereux. Devant la vitre, une distance de sécurité généralement indiquée de 80 cm permet de limiter l’exposition directe au rayonnement et de garder un espace de chargement praticable.

Penser la diffusion de chaleur

Un poêle ne chauffe pas seulement un point fixe. Il crée une zone plus chaude devant la vitre, une chaleur plus diffuse sur les côtés, puis une circulation vers les pièces voisines. Observer ce trajet aide à mieux placer l’appareil. Un mur froid, une cage d’escalier, une porte souvent ouverte ou un grand volume sous plafond peuvent orienter la chaleur, tout comme le conduit oriente les fumées. Cette lecture évite deux erreurs fréquentes : installer le poêle là où il est joli mais peu utile, ou le placer dans un angle qui concentre la chaleur sans la répartir.

Raccordement au conduit de fumée : les configurations courantes

Le conduit de raccordement est la partie visible entre le poêle et le conduit de fumée. Il peut être réalisé avec des tuyaux émaillés, un té de poêle, un coude à 90° selon les cas, un tuyau coulissant ou encore un raccord anti-bistre. Sa configuration dépend surtout de la sortie de l’appareil et de la position du conduit existant ou à créer.

Guide complet de la norme NF DTU 24.1 sur les conduits de fumée — Découvrez les règles techniques essentielles pour la conception et l’installation conformes de vos conduits de fumée.

Sortie dessus ou sortie arrière

Avec une sortie par le dessus, le raccordement monte verticalement avant de rejoindre le conduit. Cette configuration est souvent recherchée pour favoriser un tirage plus direct et limiter les changements de direction. Avec une sortie par l’arrière, le raccordement part vers le mur, puis rejoint le conduit. Elle peut être utile pour rapprocher le poêle du mur, mais elle demande une attention particulière aux coudes, aux longueurs et aux distances de sécurité.

Configuration	Avantage possible	Vigilance principale
Sortie par le dessus	Trajet plus vertical et souvent plus lisible	Hauteur disponible et alignement avec le conduit
Sortie par l’arrière	Implantation parfois plus discrète	Coudes, entretien et qualité du tirage
Conduit existant	Réutilisation possible d’une cheminée	Vérification d’étanchéité et tubage selon l’état
Nouveau conduit	Trajet conçu pour le poêle choisi	Respect du DTU 24.1 et traversées de parois

Conduit existant, tubage et anti-bistre

Lorsqu’un conduit de cheminée existe déjà, il ne suffit pas de le raccorder au poêle. Il faut vérifier son état, son étanchéité, sa compatibilité et sa conformité. Le tubage peut être nécessaire selon le conduit, notamment pour sécuriser l’évacuation des fumées et adapter la section. Des exemples de montage utilisent des repères comme R1/R2/R3/O pour les conduits de raccordement, A/B/C/D/E/F pour les conduits de cheminée, ou encore 10/11/12/13/14/15 pour certains raccordements. Ces codes montrent surtout qu’il existe plusieurs cas techniques, pas une solution unique.

Le raccord anti-bistre aide à limiter les problèmes liés aux condensats et aux dépôts qui peuvent se former dans certaines conditions de combustion ou de tirage. Un modérateur de tirage peut aussi être envisagé dans des configurations spécifiques, mais ce type de composant doit être validé avec l’installation réelle, pas ajouté par automatisme.

Conformité, arrivée d’air et vérifications avant mise en service

L’installation d’un poêle à bois est définie par le DTU 24.1, référence centrale pour les conduits de fumée et les règles de mise en œuvre. Pour un particulier, l’enjeu n’est pas de mémoriser toute la norme, mais de comprendre qu’elle encadre les distances, les traversées, les matériaux, les raccordements et la sécurité globale de l’installation.

L’arrivée d’air compte autant que le conduit

Un poêle consomme de l’air pour brûler le bois. Dans un logement bien isolé ou peu ventilé, une arrivée d’air insuffisante peut provoquer un mauvais tirage, une combustion dégradée ou des refoulements. Sur un schéma sérieux, elle apparaît donc comme un point distinct, soit par une arrivée directe raccordée à l’appareil si celui-ci le permet, soit par une amenée d’air adaptée à la pièce et à la configuration du logement.

La check-list avant le premier allumage

Le premier allumage doit être traité comme une étape à part, pas comme un simple essai. Avant de l’effectuer, il faut contrôler les distances de sécurité indiquées par la notice, la stabilité du poêle, la protection du sol, l’étanchéité apparente des raccords, la présence de l’arrivée d’air et la continuité du conduit de fumée.

Vérifier que le sol supporte le poids de l’appareil.
Contrôler la plaque incombustible si le revêtement l’exige.
Respecter les distances aux murs, meubles, rideaux et matériaux combustibles.
Examiner le conduit existant avant tout raccordement.
Confirmer le besoin éventuel de tubage.
Prévoir l’accès au ramonage et à l’entretien.
Faire valider l’ensemble si un doute subsiste.

Budget, aides et intérêt d’un installateur compétent

Le coût d’une installation varie selon le poêle choisi, l’état du conduit, la nécessité d’un tubage, la création éventuelle d’une arrivée d’air et les protections à ajouter. Un projet simple avec conduit compatible n’a pas le même budget qu’une rénovation avec création de conduit, traversées de planchers et adaptation complète du raccordement.

Des aides peuvent entrer en ligne de compte lorsque l’installation répond aux critères exigés. MaPrimeRénov’ est mentionnée avec un plafond d’aide pouvant atteindre 2500€, et les CEE peuvent également participer au financement. Une TVA réduite à 5,5% est aussi citée pour l’installation dans certains cas. Les conditions dépendent du logement, du matériel, des revenus et de la qualification de l’entreprise.

Faire intervenir un professionnel compétent, idéalement RGE lorsque l’accès aux aides est recherché, apporte une sécurité technique et administrative. Il peut vérifier le conduit, choisir les bons composants, confirmer les distances, traiter l’arrivée d’air et assurer une pose conforme au DTU 24.1. Pour un chauffage d’appoint comme pour un usage plus régulier, c’est souvent ce qui fait la différence entre un schéma séduisant sur le papier et une installation réellement sûre, durable et efficace.
